Испытания плит перекрытия

Армированный бетон заводского изготовления широко применяется в малоэтажном и крупнопанельном домостроении, возведении производственных зданий и сооружений. В обустройстве чердачных, цокольных, межэтажных конструкций востребованы пустотные плиты, сформированные по безопалубочной технологии. Название связано с особенностями строения: многопустотные преднапряжённые плиты перекрытия получаются из бетонной смеси, заливаемой без опалубки вокруг стального каркаса из сильно натянутых тросов, после их извлечения в готовом изделии образуются продольные цилиндрические проходы.

Такой способ сокращает сроки работ, экономит расходные материалы, уменьшает конечный вес плиты, продлевает период эксплуатации. В итоге повышается сопротивляемость огню, усиливается звукоизоляционный эффект, появляется возможность для прокладки коммуникаций, а поверхность отличается гладкостью и минимумом дефектов, что удобно для последующей отделки. Качество произведённой продукции обязательно проверяется на прочность, устойчивость к растрескиванию, жёсткость, показывающую предельные прогибы при нагрузке.

Испытания плит перекрытия

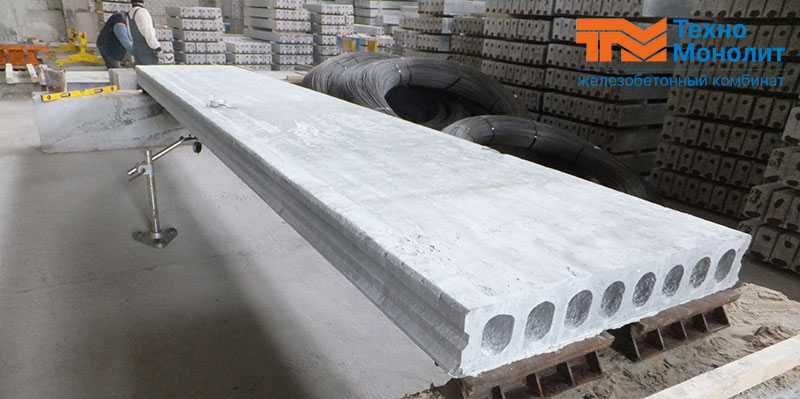

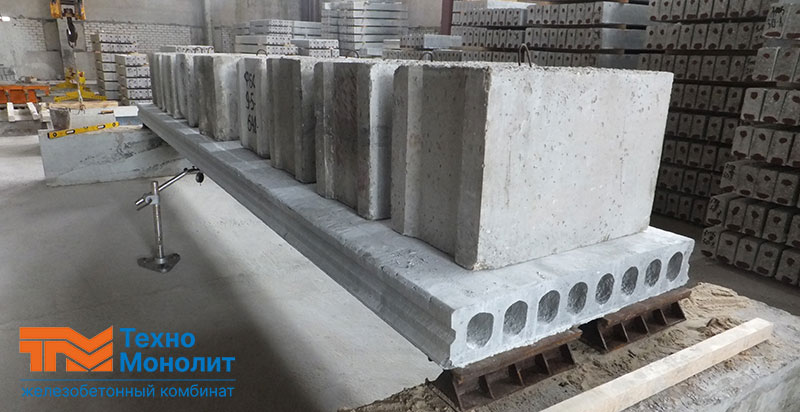

В приведённых ниже исследованиях использовался один и тот же метод постепенного нагружения выбранного образца железобетонными блоками ФБС 9.5.6, применяемыми при сборке фундаментов. Масса груза в 648 кг последовательно распределялась по стоящей на опорах плите, индикатор часового типа контролировал степень провисания. Установка тяжестей начиналась с периферии, элементы добавлялись каждые 10-15 мин. и продвигались к середине с расстоянием минимум в 50 мм. Процедура сопровождалась наблюдением за увеличивающимся изгибом, фиксацией любых изменений внешнего вида поверхности и положения стальных стержней по бокам.

Испытания плит перекрытия

Испытания плит ПБ 160 мм

Натуральные испытания нацелены на определение критичных конструктивных характеристик: прочности, трещиностойкости и жёсткости многопустотной преднапряжённой плиты 1,6 ПБ 66.12-8 ВР 1400-30. Собственный вес изделия в расчётах во внимание не берётся.

Свойства тестируемого образца:

  • длина – 6580 мм;
  • ширина – 1195 мм;
  • высота – 160 мм;
  • промышленная марка бетона – М30 (отличается сопротивляемостью к минусовым температурам и влаге);
  • использована высокопрочная проволока 5-Вр 1400, при этом нижний слой состоит из 26 шт., а верхний из 4 шт. стальных тросов.

Полученные в ходе опытов показатели сравнивались с контрольными значениями по зазору щелей (разрешено 0,25 мм) и другим критериям. Зафиксировано образование растрескивания при нагружении в 1078,3 кгс/м², что в значительной степени превышает проверочные показания в 688 кгс/м², демонстрируя 156,7% от них. Выдержано умеренное изгибание центра (13,6 мм) во время контрольного нагружения – это соответствует 38,86% от эталонной величины в 35 мм. Результат выявил отсутствие скольжения арматурной проволоки и соответствие ГОСТ 8829-2018.

Испытания плит перекрытия

Испытания плит ПБ 220 мм

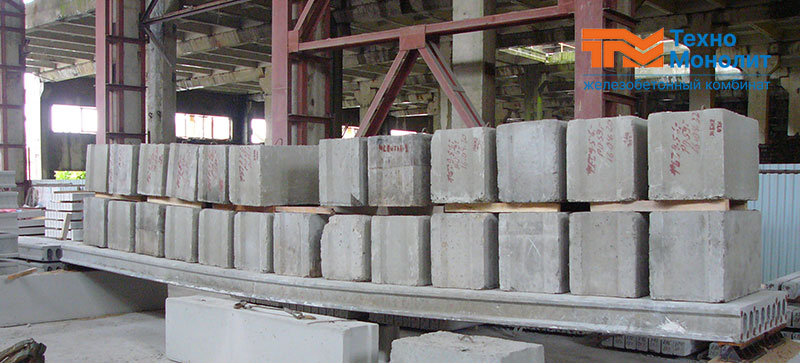

К тестированию представлена многопустотная преднапряжённая плита ПБ 90.12-8 Вр 1400-35. Исследуются прочностные, жёсткостные характеристики бетона и его стойкость к образованию трещин. Практикуемые приёмы равномерного нагружения не учитывают весовые показания исследуемой плиты.

Параметры испытуемого изделия:

  • длина – 8980 мм;
  • ширина – 1195 мм;
  • высота – 220 мм;
  • бетонный состав класса B35 отличается повышенной прочностью и морозостойкостью;
  • арматура 5-Вр 1400 размещена по 32 стержня внизу и по 4 шт. на верхнем уровне.

Сравнение изменяющихся в процессе увеличения нагрузки показателей происходило с ориентировочными цифрами. Допустимое расширение трещины – 0,25 мм, расчётный изгиб центра – 3,4 см, трещиноустойчивость – 688 кгс/м ². Тщательный контроль деформации формы и структуры зафиксировал трещенообразование при достижении нагружения в 748,4 кгс/м ², прогибание приблизилось к 13,2 мм – это 65,5% от образцовой величины (34 мм). Запредельное значение давления груза в 1541,4 кгс/м ², представляющее 224% к норме, привело к опущению пролёта на страховочное основание, но распада изделия и смещения арматурного скелета не наступило. Удачная исследовательская работа доказала, что ГОСТ 8829-2018 соблюдается.

Испытания плит перекрытия

Испытания плит ПБ 220 мм

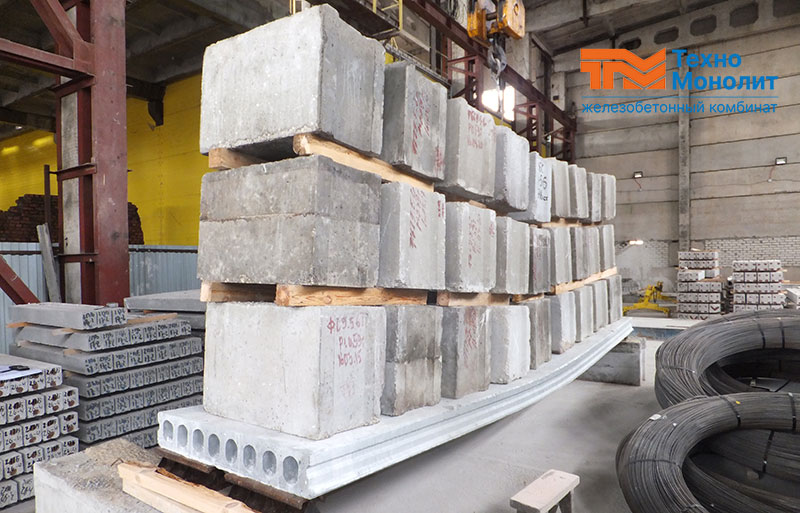

Анализ показаний, полученных практическим путём, заверил, что многопустотная преднапряжённая плита ПБ 60.12-16 Вр 1400-25 произведена по государственным стандартам. Тест на прочность, жёсткость, стойкость к растрескиванию был направлен на обнаружение негативного влияния максимальных нагрузок, могущих способствовать разрушению конструкции.

Для испытаний принимались во внимание следующие данные:

  • длина образца – 5980 мм;
  • ширина – 1195 мм;
  • высота – 220 мм;
  • класс бетонной смеси – В25;
  • порядок рядовой укладки стальных тросов 5-Вр 1400: низ – 25 шт., верх – 4 шт.;
  • нормировка прогиба центра – 22 мм;
  • ориентировочный размер зазора трещины – 0,25 мм;
  • контроль трещиноустойчивости при нагружении в 1354 кгс/м ².

Положительное заключение по итогам испытательных мероприятий основано на том, что трещенообразовательный процесс стартовал при нагрузке в 1606,4 кгс/м ². Причём центральное провисание при контрольных значениях дошло до 8,22 мм – это 37,5% от нормы. Дальнейшее увеличение сети трещин и усиление веса блоков в 2810,9 кгс/м ² не дало просадки на страховочную опору, бетонная плита осталась целой.
